ISWH不锈钢卧式管道离心泵

ISWH不锈钢卧式管道离心泵【性能简介】

　　ISWH不锈钢卧式管道离心泵简要描述：　

　　不锈钢管道泵供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门,有需要可随时联系我们!　

　　ISWH不锈钢卧式管道离心泵产品概述：　

　　ISWH不锈钢卧式离心泵是本公司技术人员联合国内外水泵专家选用优秀水力模型，在原ISW型离心泵之基础上，加以改进的一种新型泵种。在一般卧式泵的基础上进行巧妙组合设计而成。同时根据使用温度、介质等不同在ISW型基础上派出适用热水泵、高温泵、腐蚀性化工泵、油泵。ISWH型卧式不锈钢单级离心泵具有高效节能、噪音低、性能可靠等优点。符合最新国家机械部JB/T53058-93的标准要求，按国际ISO2858标准设计制造。　

　　ISWH不锈钢卧式管道离心泵工作条件：　

　　1、吸入压力≤1.0Mpa，或泵系统最高工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出。以便在制造时泵的过流部件和联接部分采用铸钢材料。　

　　2、环境温度<40℃，相对湿度<95%。 　

　　3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度<0.2mm. 　

　　注：如使用介质为带有细小颗粒，请在订货时说明，以便采用耐磨式机械密封。　

　　ISWH不锈钢卧式管道离心泵特点：

　　运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。

　　滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。

　　噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。　

　　故障率低：结构筋单合理，关键部分采用国际一流品质配套，整机无故障工作时间大大提高。

　　维修方便：更换密封、轴承，简易方便。　

　　占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。

　　ISWH不锈钢卧式管道离心泵用途：

　　1、ISW型管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林灌溉，消防增压及设备配套，使用温度T：≤80℃。 　

　　2、ISWR（WRG）型热水（高温）循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，ISWR使用温度T：≤120℃、WRG使用温度T：≤240℃。

　　3、ISWH型不锈钢卧式离心泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门，使用温度T：-20℃-120℃。 　

　　4、ISWB型卧式油泵，供输送汽油、柴油、煤油等石油产品，使用温度T：-20℃-120℃。

　　5、ISWD系列卧式低转速泵，适应要求环境噪声很低的场合。

　　不锈钢卧式离心泵注意事项：

　　1：订货时请注明具体技术参数、使用工, 况以及使用介质特性，以便能为您选择最合适的产品。

　　2：泵长期运行后，由于机械磨损，使机组噪音及振动增大时，应停机检查，必要时需更换易损件（机械密封与电机轴承），机组大修期一般为5000-8000小时。

　　3：长期不间断使用此泵，推荐配备备用水泵，并用控制柜定时切换，以延长水泵使用寿命。

　　4：油泵标准配备铝青铜叶轮与防爆电机，若有不同材质要求，请另行注明。　

　　5：此泵严禁长期处于低扬程状态下运行，否则易使电机过载而烧毁。

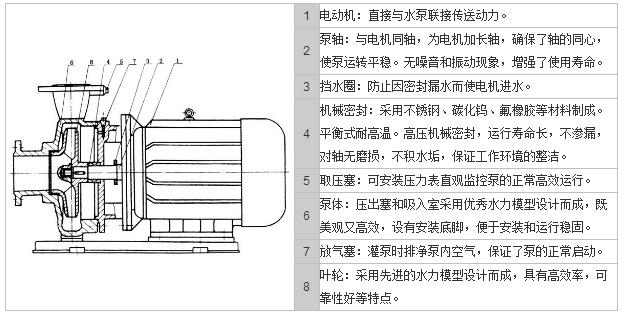

　　不锈钢卧式离心泵结构图：　

　　一、起动前准备不锈钢卧式离心泵起动与停车：

　　1、用手拔转电机风叶，叶轮应无卡磨现象，转动灵活。

　　2、打开进口阀门，打开排气阀使液体充满整个泵腔，然后关闭排气阀。

　　3、用手盘动泵轴以使润滑液进入机械密封端面。

　　4、点动电机，确定转向是否正确。

　　二、起动与运行

　　1、全开进口阀门，关闭吐出管路阀门。

　　2、接通电源，当泵达到正常转速后，再逐渐打开吐出管路上阀门，并调节到所需工况。

　　3、注意观察仪表读数，检查轴封泄漏情况正常时机械密封泄漏量≤3滴/分，检查电机、轴承处温升≤70℃，如果发现异常情况，应及时处理。

　　三、停车

　　1、逐渐关闭吐出管路阀门，切断电源。

　　2、关闭进口阀门。

　　3、如环境温度低于0℃，应将泵内液体放尽，以免冻裂。

　　4、如长期停用，应将泵拆卸清洗，包管保管。

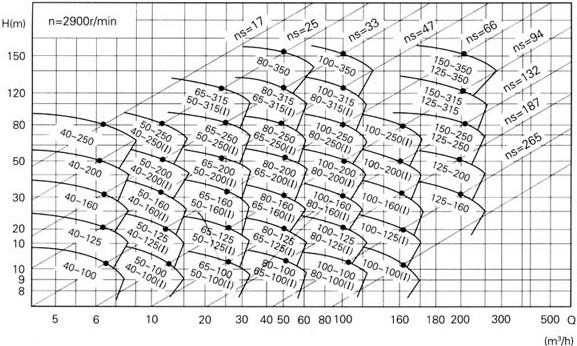

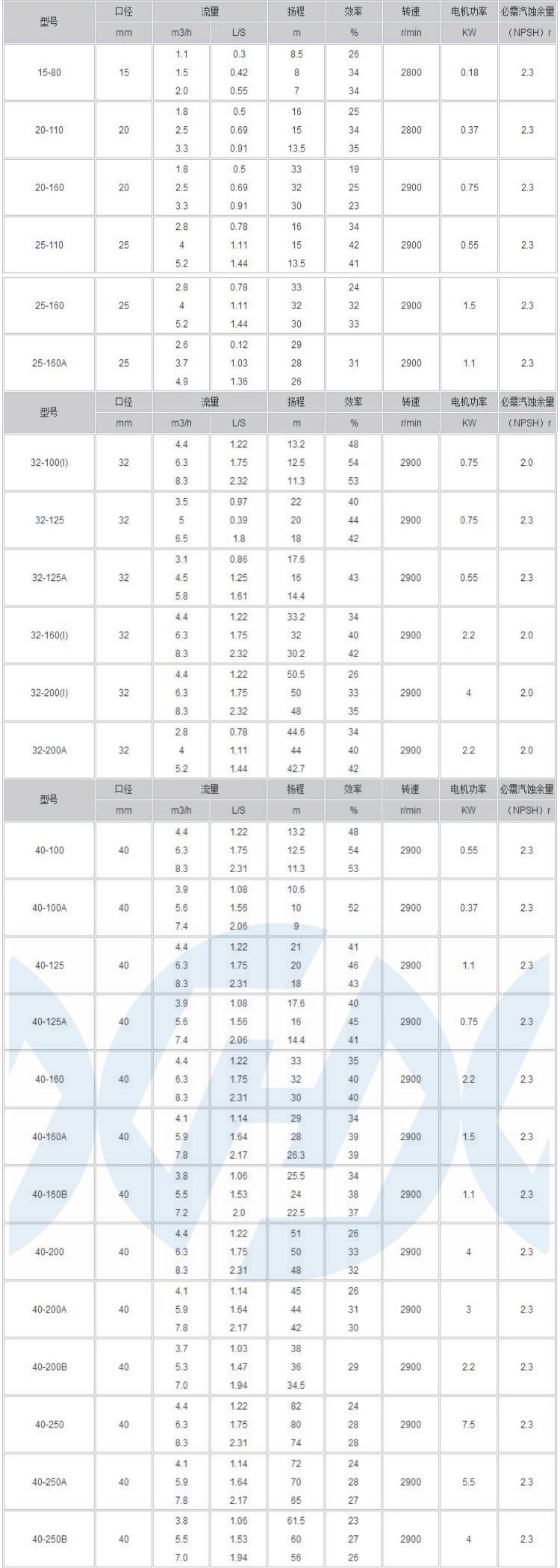

　　ISWR卧式热水管道离心泵性能参数：

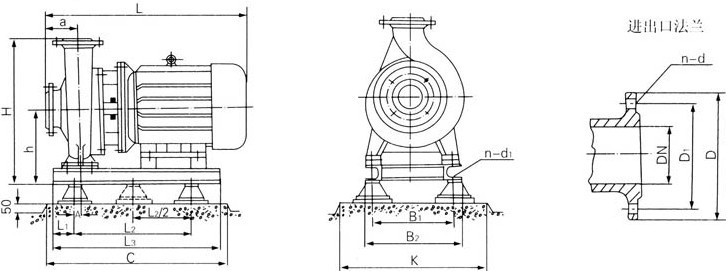

　　ISWR卧式热水管道离心泵安装尺寸图：

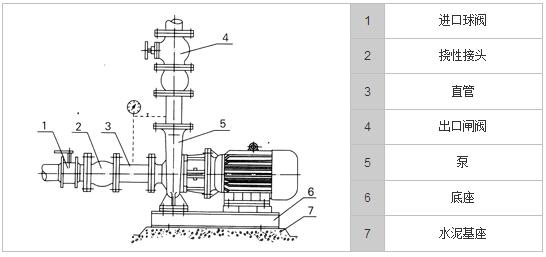

　　一、刚性安装

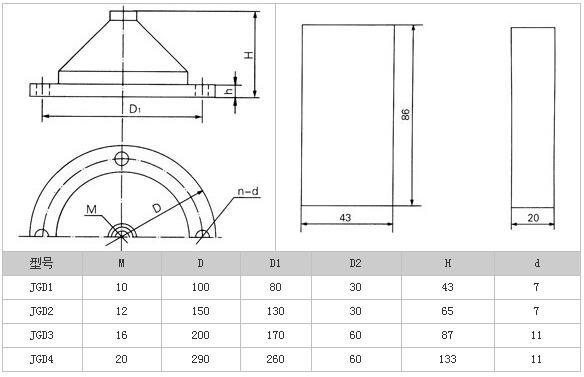

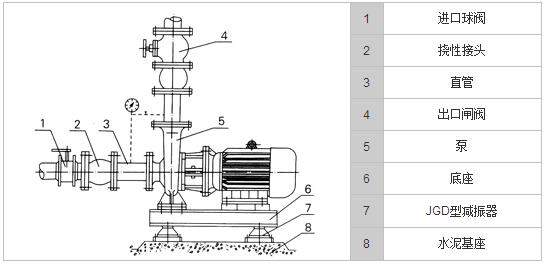

　　二、柔性安装

　　ISWR卧式热水管道离心泵安装说明：

　　1、安装前应检查水泵和电机有无损伤，泵流道内有无影响水泵运行的硬质物体(如石块、铁粒等)，以免水泵运行时损坏叶轮和泵体。

　　2、安装时管路重量不应加在水泵上，应有各自的支承体，以免泵变形影响运行性能和寿命。

　　3、泵与电机是整体结构，安装时无需找正，十分方便。

　　4、当输送热水液体时，为了不使泵承受管路的热变形，泵座的底脚螺栓可以不固定，当管路系统在热胀冷缩时，使泵能与管路一起移动。

　　5、泵体两端法兰规格均按1．6M Pa标准确定，所以配备管路时应规格相同。

　　6、为了不使杂质进入泵内而堵塞流道影响性能，应在泵进口前面安装比吸入管截面积大3-4倍的过滤器。

　　7、排出管路如装逆止阀应装在闸阀的外面。

　　8、泵用于有吸程场合，应装有底阀，并且进出口管路不应有过多弯道，同时不得有漏水、漏气现象。

　　9、为了维修方便和使用安全，在泵的进、出口管路上各安装一只调节阀及在泵出口附近安装一只压力表，以保证泵在额定范围内运行，确保泵的正常运行和使用寿命。

　　10、安装完毕后盘动泵轴，叶轮应无摩擦和卡死现象。

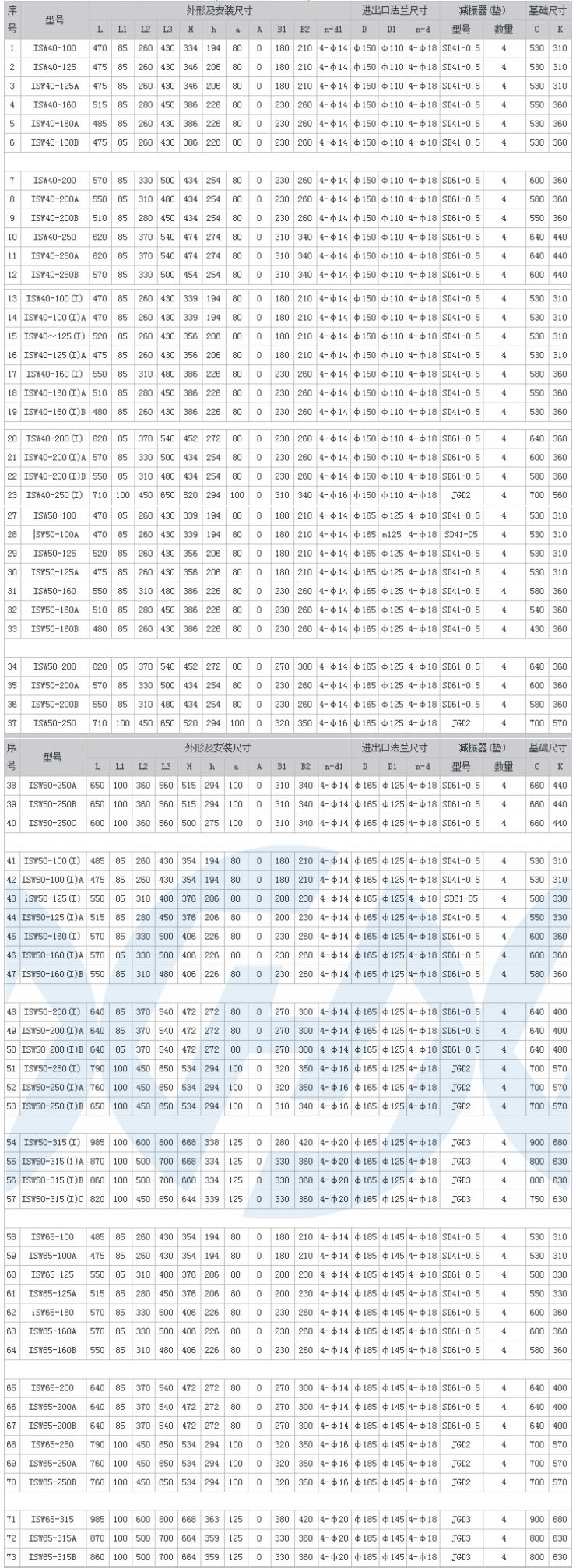

　　ISWR卧式热水管道离心泵安装尺寸图
